Genel açıklama
1.1 Uygulama Alanı ve Ana Özellikleri

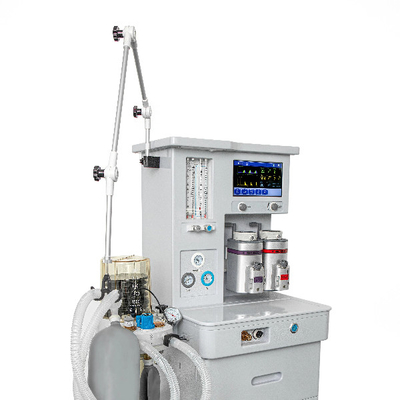

Yeni Bright A6 anestezi makinesi, ameliyat odasında gerekli anestezi ekipmanlarıdır.2Bu ürün hastaların ilham anestezisi ve ameliyatta solunum yönetimi için uygundur.Bu ürün 4 yaş ve üstü çocuklara ve yetişkinlere uygundur.Kesin kontrendikasyonlar yoktur, ancak göreceli kontrendikasyonlar vardır: Pnömotoraks ve mediastinal enfizem hastaları ve göğüs drenajı ameliyatı yapılmayanlar,Ve akciğerlerinden şiddetli kanama geçirenlere,Akut miyokard enfarktüsü.

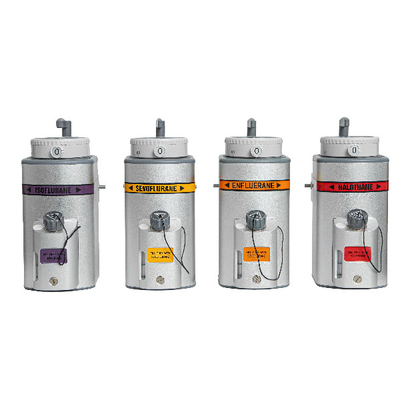

Yeni Bright A6 anestezi makinesi, hassas anestezi buharlaştırıcısı, anoksik hastalığından korunmak için güvenlik cihazı ve ayrıca gerekli alarm sistemi ile donatılmıştır.Pnömatik ve elektronik hareket kontrolü anestezi, mikro bilgisayar tarafından kontrol edilen solunum cihazı hastaların solunumlarını kontrol edebilir.Tüm bağlantı parçaları standart arayüzler kullanır. verimli ve büyük soda kireç emici tekrarlanan iltihaplanmayı en üst düzeye kadar azaltabilir.
1.2 Çalışma ortamı
New Bright A6 anestezi makinesi, GB 9706.1-2020 "Tıbbi elektrikli ekipman - Bölüm 1" de tanımlanan genel tıbbi ekipmanların B tipi iç güç kaynağı sınıfına aittir.:Temel güvenlik ve temel performans için genel gereksinimler"
:Bu, B Tipi Uygulama Cihazını temsil eden semboldür.
Makine IPX0'lu normal ekipman ama sürekli çalışabilir.
Makine patlama geçirmez bir ekipman değildir, bu nedenle lütfen makineyi patlayıcı veya yanıcı gazlarla çalıştırmayın.
Normal kullanım ortamı ve çalışma test koşulları:
Çevre sıcaklığı: 10 °C 40 °C;
️ Nitelik Nem: ≤ 80%;
Atmosfer Basıncı: 96 kPa 104 kPa
Gaz Tedarik:O2: Giriş basıncı aralığı: 280kPa 600kPa,not basıncı 400kPa;
N2O:Giriş basıncı aralığı: 280kPa ̇ 600kPa,not basıncı 400kPa;
Güç kaynağı: AC 220 V,50Hz Tek fazlı AC güç kaynağı ve iyi koruyucu topraklama.
Güç girişi: 100 VA
Füzyonların özellikleri: Ağ güç bölümü: RF1-20 F2AL250V;
Acil durum pil: 5RF/F5AL250V.
Acil durum pilinin özellikleri:DC14.8V-2.2AH
1.3 Elektromanyetik uyumluluk gereksinimleri
Bu anestezi solunum cihazı, güçlü radyasyon ve güçlü elektromanyetik müdahale olan ortamlarda, örneğin MRI'de kullanılmamalıdır.Cihazın performansı çeşitli derecelerde olumsuz etkilenecektir..
2 Yapı Özelliği ve Çalışma Prensibi

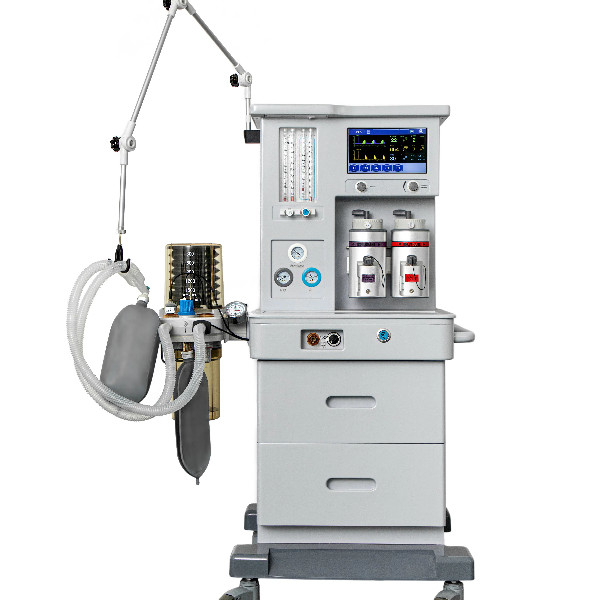

Anestezi makinesi, raf, akış ölçerleri, anestezi buharlaştırıcısı, anestezi solunum devresinden ve AV-2000A solunum cihazından oluşur.
2.1 Ana Birim
Anestezi makinesi sıkıştırılmış O2, N2O ((nitrous oksit gazı) hastanedeki gaz silindirinden veya merkezi gaz sisteminden gelen.2Tüm gazların basıncı 280kPa 600kPa olmalıdır.Makinenin çalışma sistemine 100μm'den daha büyük olanların girmesini önlemek için gaz kaynağının girişinde filtreler vardır..
Anestezi makinesinin gaz kaynağı giriş boru hattı eklemleri aynı türde gaz için ayrılmıştır ve yanlış gaz bağlantısını önleyebilecek birbirini değiştirebilir değildir.Çeşitli gaz kaynağı nozzles ve gaz kaynağı borularının hepsi ilgili logo ile işaretlenmiştir. Oksijen borusu "O" ile işaretlenmiştir.2Nitrous oksit borusunun üzerinde, N işareti vardır.2O, ve hava borusu Air ile işaretlenmiştir.
Sıkıştırıldıktan sonra2makineye giriyor, O2ve N2İlk gaz, giriş gazı besleme basıncını izlemek için basınç izleme cihazına bağlanır.İkinci hızlı oksijen kaynağı valfi bağlandıktan sonra taze gaz çıkışına yol açacakÜçüncüsü, tekrar dekompresyon geçirdikten sonra akış ölçümüne girer.Dördüncüsü anestezi ventilatörüne bağlanır ve ventilatörün itici gazı olur.Beşincisi, müşterilerin tıbbi gaz borulama sistemlerini havalandırma için kullandıkları zaman aşırı çıkış basıncından kaynaklanan tehlikenin önlenmesi için güvenlik valfine bağlıdır (egzoz basıncı 600kPa'dan fazladır)..
Sıkıştırılmış azot oksit anestezi makinesine girdiğinde, tekrar sıkıştırılır ve daha sonra akış ölçerine girer.Diğer yol, müşterinin tıbbi gaz boru hattı sistemini havalandırma için kullanmasını önlemek için güvenlik valfine (600kPa'dan daha yüksek bir egzoz basıncıyla) bağlıdır., aşırı çıkış basıncı nedeniyle tehlike yaratabilir.
Akışölçer tüm gazları ayarlar ve karışık gazı anestezi buharlaştırıcısına taşır.Anestezi ile birlikte anestezi solunum devresine taze gaz çıkışı ile gönderilecektirDiğer yol ACGO'ya götürülürken, sadece bir yol havalandırılır.
Silindir kullanılırken basınç düzenleyicisi kullanılmalıdır. Çıkış basıncı 400KPa olmalıdır.Basınç düzenleyicisi, giriş basıncı 1000kpa ve çıkış portundaki basınç 8kpa'dan fazla olmadığında çıkış basıncının istikrarını sağlayabilir.Düzenleyicinin çıkış ucunda bir güvenlik valfi vardır, eğer arıza varsa veya insan yapımı bir sebepten dolayı çıkış basıncı çok yüksekse,Güvenlik valfi, çıkış basıncının nominal değere ulaşması için gazı otomatik olarak boşaltır.Güvenlik valfinin egzoz basıncı, nominal giriş basıncının en az iki katıdır.
2.2 Anestezi solunum devresi
Anestezi solunum devresinin ana işlevi hastaya anestezi gazı vermektir.Hasta oksijen içe almak ve karbondioksit dışarı atmak gibi normal nefes almayı tamamlayabilir.2Otomatik modda, hastanın nefes alması makine tarafından kontrol edilirken, manuel modda,Hastanın nefes alması, devreye bağlanan deri çantaya basılarak doktor tarafından kontrol edilir..
2.3 Anestezi Ventilatörü
Anestezi ventilatörü AV-2000A gaz sürücü ve elektrikli kontrol ventilatörü kullanır
Sürüş anestezi ventilatörü çalışma basıncı 300kPa, akış ≤ 200L/min.
Anestezi ventilatörünü tahrik eden oksijen, akış düzenleyici valf aracılığıyla belirli bir gaz hacmi oluşturacak ve bu da katlanabilir torbanın hareketini tahrik etmek için havalandırma devresinden geçecek.Böylece hastalara mekanik havalandırma yapılıyor.Maksimum Anestezi Ventilatörü nefes akışı ≤ 60L/min, maksimum basınç ≤ 6kPa.
Anestezi ventilatörü yüksek hızlı elektromanyetik valf, yüksek hassasiyetli akış sensörü, basınç sensörü ve tek çipli kontrol sistemini benimser ve açıldıktan sonra 10 saniye boyunca istikrarlı bir şekilde çalışabilir.Ventilatör, hastayı ayarlanan frekansla mekanik olarak havalandırabilir.Anestezi etkisini gösterdiğinde ve hastalar nefes alma konusunda bilincini kaybettiğinde, I/E oranı ve gelgit hacmi;Anestezi solunum cihazı hastalarla birlikte olur. Hastanın ameliyattan sonra kendi kendine nefes alması gerektiğinde senkronize solunum yapılır..
Anestezici solunum devresinin "manuel kontrol" durumunda kalması durumunda, anestezi solunum cihazı gelgit hacmini, havalandırma sıklığını ve solunum yolu basıncını vb. izleyebilir ve gösterebilir.Nefes kontrolünde rol oynamasına rağmen.
