1.Teknik özellik

3.1 Çalışma modu: Dolaşım kapalı, yarı kapalı, yarı açık.

3.2 Gaz gereksinimleri: Tıbbi O₂ve Tıbbi N₂O basıncı 280kPa ̇ 600kPa.

3.3 Basınç değeri hatası tam kalibrasyondan %4'ü geçmez.

3.4 O₂ve N₂O her ikisi de güvenlik valfine sahip belirli basınç düzenleyicileri ile donatılmıştır.

3.5 Anestezi makinesine giden oksijen gazı kaynağı basıncı en az 200kPa ± 50kPa'ya ulaştığında, 7 saniyeden fazla sürecek alarm sesi duyulur.

3.6 O'nun akış ölçer aralığı_2.N₂O:0.1 L/dakikada 10 L/dakikada

3.7 Akışölçer O ile donatılmıştır_{2- Evet.}N₂O oranı kontrol cihazı oksijen konsantrasyonunun% 25'ten az olmadığından emin olmak için

3.8 Hızlı oksijen akış hızı:25 L/dakikada 75 L/dakikada

3.9 Buharatçının anestezi gazı konsantrasyonu ayar aralığı:0% 5%, konsantrasyon hatası aralığı -20% ila +30% arasındadır ve -5% ila +7 arasında olamaz.Maksimum ölçeğin %5'i (daha büyük sayıya bağlı olarak).

3.10 Anestezi solunum cihazı

3.10.1 Havalandırma modu: IPPV, SIPPV, SIMV, MANUAL.

3.10.2 Solunum sıklığı: 2 kez/dakika, ~ 99 kez/dakika, izin verilen hata: ± 15%.

3.10.3 Aralıklı zorunlu havalandırma sıklığı: 2 kere/dakikadan 20 kere/dakikaya, izin verilen hata: ±15%.

3.10.4 I: E, 2:1 ̇1:8, izin verilen hata:15%

3.10.5 Gelgit hacmi ayarlama aralığı: 50 ml ~ 1500 ml, izin verilen hata: 100 ml ve ± 20 ml'den küçük, geri kalan ± 15%.

3.10.6 Gelgit hacmi gösterge aralığı: 20 ml ~ 1500 ml, izin verilen hata: 100 ml ve ± 20 ml'den az, geri kalan ± 15%.

3.10.7 İçme tetikleyici basınç ayar aralığı: -10cmH₂20cmH₂O, izin verilen hata aralığı: ± 2cmH₂O veya ± 10% (daha büyük sayıya bağlı olarak).

3.10.8 Pozitif son solunum basıncı: ≈20cmH₂O, izin verilen hata: ± 2cmH₂O 或±20% (daha büyük sayıya bağlı olarak).0 bu fonksiyonun kapatılmasını temsil eder.

3.10.9 İşaret: Her 100 nefes derin nefes alır ve nefes alma süresi ayarlanmış değerin 1,5 katıdır.

3.10.10 En yüksek güvenlik basıncı: ≤ 12,5 kPa.

3.10.11 Basınç sınırı: 1060cmH₂O ve izin verilen hata aralığı: ± 2cmH₂O veya ± 10% (daha büyük sayıya bağlı olarak).

3.10.12 Hava yolu basınç alarmı: hava yolu üst basınç sınırı alarm değeri ayar aralığı 560cmH2O, izin verilen hata: ± 2cmH₂O, veya ± 20% (daha büyük sayıya bağlı olarak), solunum yolu basıncı değeri alarm seviyesine ulaştığında, hemen alarm verir; ve düşük solunum yolu basıncı alarm sınır değeri aralığı: 0 ̊50cmH2O,izin verilen hata aralığı:±2cmH₂O, veya ± 20% (daha büyük sayıya bağlı olarak)

3.10.13 Havalandırma alarmı: üst havalandırma sınır alarm değeri aralığı: 1?? 20L/dakikada, izin verilen hata aralığı: ± 20%; düşük havalandırma sınır alarm değeri ayar aralığı:0?? 19L/dakikada, izin verilen hata aralığı:± 20%.

3.10.14 Gelgit hacmi alarmı:üst gelgit hacmi sınır alarm değeri ayar aralığı100-1500ml, izin verilen hata aralığı: ±20%; düşük gelgit hacmi sınır alarm değeri ayar aralığı 0-1400ml,izin verilen hata aralığı ± 20%.

3.10.15 Oksijen konsantrasyonu alarmı: üst oksijen konsantrasyon sınır alarm değeri ayar aralığı 21% ~ 99%, izin verilen hata aralığı: ± 5%; düşük oksijen konsantrasyonu sınır alarm değeri ayar aralığı:%18~80%, izin verilen hata aralığı: ±5%.

3.10.16 Boğulma alarmı: Alarm, 10 cmH'dan sürekli daha yüksek basınç durumunda 15s ± 5s'te başlatılır.₂O ve gelgit hacmi 120 metreden daha az.

3.10.17 Tüp düşme alarmı: Basınç sürekli 2cmH'den daha düşük olduğunda alarm 15s ± 5s içinde çalışmaya başlanır.₂Oh,

3.10.18 Sürekli yüksek basınç alarmı: Anestezi solunum devresinin basıncı 25cmH2O'dan daha yüksek olmaya devam ettiğinde ve her zaman 15+1 saniye içinde yüksek öncelikli bir alarm gönderecektir.

3.10.19 Akü düşük alarm (akü ile donatılmışsa): Bekleme gücü DC14 V'den düşük olduğunda alarm gönderecektir, izin verilen hata aralığı: ± 0,5 V.

3.10.20 Acil durum batarya çalışması uyarısı (batarya ile donatılmışsa): AC ve DC güçleri kapatıldıktan sonra, acil durum bataryası havalandırmayı en az 30 dakika çalıştırır.Alarm sesi ile birlikte

3.10.21 Görsel sinyal alarmı: Alarm durumu kaldırılmadığı takdirde alarm sinyali kesintisiz kalır, ses sinyalinin susturma süresi 120 saniyeden azdır.

3.10.22 İzleme menzili:

Havalandırma yolu basıncı izleme aralığı: -20~80cmH2O, izin verilen hata aralığı: ±2cmH2O veya ±10% (daha büyük sayıya bağlı olarak)

Havalandırma hacmini izlemek: 0 ~ 30L/min, izin verilen hata: ±15%.

Oksijen konsantrasyonunun izlenme aralığı: %15%~100%, izin verilen hata aralığı: ±(%2,5 hacim % + gaz konsantrasyonu2,5 %)

3.10.23 Anestezi makinelerinin normal çalışma koşullarındaki gürültüsü 65dB ((A) 'dan fazla değildir.

2. Boyut ve Ağırlık

2.1 Boyut:

880 mm×620 mm×1420 mm

2.2 Ağırlık:

125 kg

3Kurulum ve ayarlama

3.1 Kurulmadan önce hazırlık

1. Anestezi makinesinin ve takıntılarının sağlam olduğunu ve ambalaj konteynerindeki ürünlerin nakliye listesinde belirtilenlerle aynı olduğunu doğrulayın.Bir sonraki nakliye için ambalaj konteynerini ve şok geçirmez dikişini iyi saklasanız iyi olur..

2Kullanıcı Kılavuzu'na dayalı bir solunum cihazı.

3Anestezi makinesinin çalışma prensibi, yapı özellikleri ve kontrol paneli ve tıbbi basınçlı makinenin gaz kaynağı ile tanıştığınızı kontrol edin₂ve N₂O basıncın 280~600 kPa'nın gerekliliğini karşıladığını onaylamak için.Dekompresörün performansı iyi mi değil mi?, kurulum doğru ya da değil.

4Anestezi makinesinin tek fazlı AC güç kaynağını kontrol edin, voltajın AC 220 V, 50 Hz'nin gereksinimlerini karşıladığını ve iyi koruyucu topraklama olduğunu doğrulayın.Ayrıca acil durum depolama pilinin iyi bağlı olduğunu onaylamalısınız.

3.2 Anestezi makinesinin montajı

1. Kamyonların montajı: Kilitleme aygıtı bulunan iki kamyon makinenin önüne, kilitleme aygıtı olmayan iki kamyon da arkasına monte edilmelidir.
2. Makine çerçevesini beklenen pozisyona it ve sabit olması için kilitleme cihazını kamyonlara bas.
3. Buharatçıyı anestezi makinesine kendi koltuğuna yerleştirin ve evaporatörü altıgen vida bağlayarak sabitleyin.

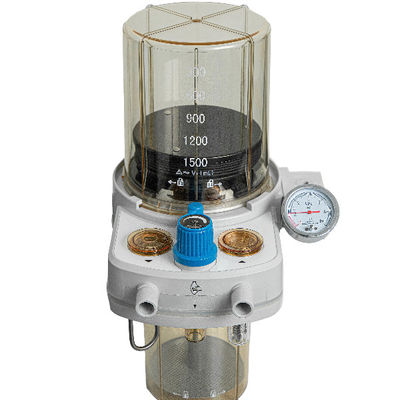

4. Entegre anestezi sol tarafta bulunan destek koluna sol tarafta bulunan destek koluna (aynı zamanda, basınç sinyali bağlantısı,Taze gaz üretimi ve hızlı oksijen tedarikleri iyi bağlanmıştır.)Sonra gaz depolama torbasını bağla.
5. Oksijen konsantrasyonu sondası, entegre anestezi solunum devresindeki oksijen konsantrasyonu izleme sondası arayüzüne monte edilmelidir (Şekil 2'ye bakın).ve sonra anestezi makinesinin sol tarafındaki oksijen konsantrasyonu örnekleme sinyal hattını oksijen konsantrasyonu sondasına bağlayın.
6. Anestezi solunum devresinde, akış algılayıcı hava kanalı solunum kapısına monte edilmelidir.ve akış sinyali fotoelektrik kartı akış sensörü hava borusunun ortasında anestezi makinesinin yanında yerleştirin.
7. Oksijen konsantrasyon sensörünün montajı, Şekil 3'te gösterildiği gibi.Anestezi makinesinin yanındaki oksijen konsantrasyon sensörü örnekleme bağlantısını oksijen konsantrasyon sensörüne yerleştirin.Eğer oksijen konsantrasyon sensörü hasar görmüşse veya kullanıldıktan sonra çıkarılmışsa, bekleme fişini oksijen konsantrasyon sensörünün yerine yerleştirebilirsiniz.
8. Y şeklindeki konektörde iki solunum tüpünü bağlayın (düzenleme konusunda uzmanlaşmış), birini solunum devresinin solunum kapısına bağlayın,Diğerleri akış sensörü aracılığıyla anestezi solunum devresinin nefes portuna bağlanır.; ve Y şeklindeki bağlantı simüle edilen akciğer veya gaz depolama torbasına bağlanır.
9. Anestezi makinesini basınçlı O'ya bağlayın.₂ve N₂O, gaz giriş portundan kaynak.
10. Anestezi makinesinin fişini AC 220V 50HZ elektrik prizine iyi topraklanmış bireysel AC tabanıyla takın.
